蒸汽作為重要的二次能源用途非常廣泛，蒸氣流量的準確計量和蒸汽流量計的選型、安裝有著非常密切的聯係。我們選取目前市場上應用非常廣泛的渦街流量計作為分析對象。
   渦街流量計主要由以下四個部分組成：（1）渦街流量傳感器。（2）壓力變送器。（3）溫度鉑熱電阻。（4）流量積算儀。作為貿易結算的計量器具，以上四件計量器具都需要選型合適、強製檢定合格、安裝正確方可進行貿易結算使用。渦街流量傳感器的工作原理是卡曼渦街原理。在流體中設置旋渦發生體（阻流件），當有氣流通過時，從旋渦發生體下遊兩側產生有規律的交替排列的旋渦，在一定的雷諾數範圍內（2×104～7×106），該旋渦的頻率與旋渦發生體的幾何尺寸、管道的幾何尺寸有關，旋渦的頻率正比於流量。此頻率可由探頭檢出。

   一般用戶選擇在市場上購買渦街流量傳感器時，要購買有○MAbiaozhidewojieliuliangchuanganqi。jiqudezhonghuarenmingongheguojiliangqijuzhizaoxukezhengdeqiyeshengchandewojieliuliangchuanganqi。ruguoliuliangjishiyongyumaoyijiesuan，shuyuqiangzhijianding。shiyongqianyingsongzhidangdijiliangbumenjianding，jiandinghegefangkeanzhuangshiyong。jiandingcanzhaoJJG1029－2007《渦街流量計檢定規程》。
   用戶在購買渦街流量計前
，首先要做的是選型。選擇一款適合的渦街流量計非常重要。渦街流量傳感器口徑從DN15至DN300，由於渦街流量傳感器口徑越大儀表係數越小，頻率分辨率越低
，準確度也越差

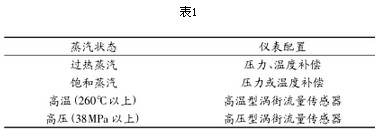

，因此選型口徑一般不宜大於DN300。不(bu)同(tong)口(kou)徑(jing)流(liu)量(liang)計(ji)量(liang)程(cheng)大(da)小(xiao)不(bu)一(yi)。應(ying)根(gen)據(ju)自(zi)己(ji)的(de)實(shi)際(ji)使(shi)用(yong)情(qing)況(kuang)合(he)理(li)配(pei)置(zhi)渦(wo)街(jie)流(liu)量(liang)計(ji)。首(shou)先(xian)要(yao)確(que)定(ding)蒸(zheng)汽(qi)大(da)概(gai)的(de)用(yong)量(liang)。其(qi)次(ci)要(yao)確(que)定(ding)管(guan)道(dao)內(nei)蒸(zheng)汽(qi)是(shi)過(guo)熱(re)蒸(zheng)汽(qi)還(hai)是(shi)飽(bao)和(he)蒸(zheng)汽(qi)。最(zui)後(hou)要(yao)知(zhi)道(dao)管(guan)道(dao)內(nei)蒸(zheng)汽(qi)的(de)狀(zhuang)態(tai)，比(bi)如(ru)壓(ya)力(li)和(he)溫(wen)度(du)

，合(he)理(li)配(pei)置(zhi)壓(ya)力(li)變(bian)送(song)器(qi)和(he)溫(wen)度(du)鉑(bo)熱(re)電(dian)阻(zu)。通(tong)過(guo)儀(yi)表(biao)說(shuo)明(ming)書(shu)可(ke)以(yi)查(zha)詢(xun)到(dao)不(bu)同(tong)口(kou)徑(jing)儀(yi)表(biao)的(de)流(liu)量(liang)測(ce)量(liang)範(fan)圍(wei)。


   zaishijishiyongdeguochengzhong
，suoweiyibiaochaoliangchenggongzuo，shijishangshiyibiaochaoliusuyunxing。jiqititongguowojieliuliangchuanganqideliusuguokuai，erdaozhijiliangbuzhunque。xiamianyiyizhiweiDN200的渦街流量傳感器為例：


管道截麵積：S1=πR2=3.14×0.12=0.0314m2
阻流體截麵積：S2≈2R×b=0.2×0.056=0.0112m2
渦街流量傳感器的截麵積：S=S1－S2=0.0202m2當流量為4000m3/h時，此時通過氣體渦街流量傳感器的流速υ：

當流量為400m3/h時，此時氣體通過渦街流量傳感器的流速υ：

   渦(wo)街(jie)流(liu)量(liang)計(ji)在(zai)測(ce)量(liang)蒸(zheng)汽(qi)時(shi)，不(bu)要(yao)超(chao)出(chu)儀(yi)表(biao)的(de)上(shang)限(xian)流(liu)速(su)。上(shang)限(xian)流(liu)速(su)受(shou)介(jie)質(zhi)可(ke)壓(ya)縮(suo)性(xing)質(zhi)的(de)限(xian)製(zhi)，下(xia)限(xian)流(liu)速(su)受(shou)雷(lei)諾(nuo)數(shu)和(he)傳(chuan)感(gan)器(qi)靈(ling)敏(min)度(du)的(de)限(xian)製(zhi)，建(jian)議(yi)擇(ze)渦(wo)街(jie)流(liu)量(liang)計(ji)正(zheng)常(chang)流(liu)量(liang)最(zui)好(hao)在(zai)正(zheng)常(chang)流(liu)量(liang)範(fan)圍(wei)的(de)1/2～2/3之間。
   渦街流量計安裝正確與否直接影響其準確計量。安裝儀表時應注意以下幾點：一、安裝應符合儀表使用說明書的要求
，保證渦街流量傳感器上

、下遊直管段的長度。二、上、下遊配管內徑應與傳感器內徑相同。三

、配管應與傳感器同心。四
、密封墊不能凸入管道內，其內徑可比傳感器內徑大1mm～2mm。五、傳感器安裝場所應盡量避開振動源，加裝管道支撐物是有效的減震方法。六、dianqianzhuangyingzhuyichuanganqiyuzhuanhuanqizhijiancaiyongpingbidianlanhuodizaoshengdianlanlianjie，qijulibuyingchaoguoshiyongshuomingshudeguiding，buxianshiyingyuanliqianggonglvdianyuanxian，yingjinliangyongdandujinshutaoguanbaohu。yingzunxun“一點接地”原則。整體型和分離型都應在傳感器側接地，轉換器外殼接地點應與傳感器“同地”。這樣可以有效地避免雷擊對儀表造成傷害。
   溫度鉑熱電阻和壓力變送器的安裝位置應遵循JJG1029－2007《渦街流量計檢定規程》7.1.1.4和7.1.15要求，溫度測量位置設在流量計下遊（2～5）D處（D為管道直徑）
，壓力測量位置應在流量計下遊側（2～7）D處。取壓孔軸線應垂直於測量管軸線直徑為（4～12）mm。溫度鉑熱電阻和壓力變送器的安裝方式應遵循GB50093－2002《自動化儀表工程施工及驗收規範》4.2、4.3及5.4的要求。壓力取源部件與溫度取源部件在同一管段上時，壓力應安裝在溫度取源部件的上遊側。

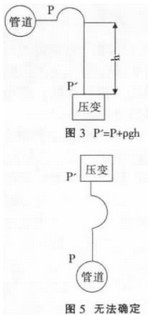

   當測量蒸汽時壓力取源部件應帶有環型或U型冷凝管。測量低壓的壓力變送器的安裝高度，宜與取壓點的高度一致。下圖為壓力變送器四種安裝方式：
   建議采用圖2的安裝方式，如不得已需要選擇圖3、圖4的安裝方式一定要對壓力進行補償。不建議按照圖5的方式安裝
，因為無法確定P'與P的關係。而一般在儀表的說明書中大都是建議以圖5的方式來安裝。在此建議大家在有條件的情況下按照圖2來安裝壓力變送器。

總結：隨著經濟的發展渦街流量計在蒸汽貿易計量中的使用越來越廣泛

，隨之而產生的貿易糾紛也越來越多，可以通過在渦街流量計的檢定
、選型、安裝上嚴格要求

，提高渦街流量計計量準確性和可靠性。再通過日常的維護和管理可以減少貿易糾紛的發生。
