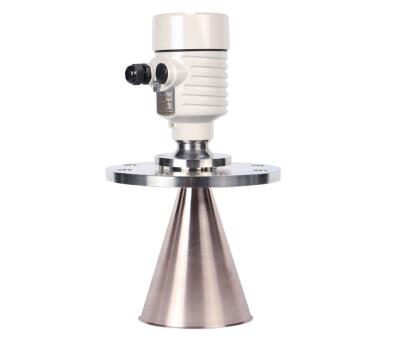

SKD54萬向喇叭雷達物位計
SKD54萬向喇叭雷達物位計傳感器是雷達式物位測量儀表測量距離最大35米,可以用於存儲罐、中間緩衝罐或過程容器的物位測量，輸出4~20mA疊加HART信號。
輸入
wanxianglabaleidawuweijitianxianjieshoufanshedeweibomaichongbingjiangqichuanshugeidianzixianlu，weichuliqiduicixinhaojinxingchuli，shibiechuweimaichongzaiwuliaobiaomiansuochanshengdehuibo。zhengquedehuiboxinhaoshibieyouzhinengruanjianwancheng，jingdukedahaomiji。juliwuliaobiaomiandejuliD與脈衝的時間行程T成正比：D=C×T/2(其中C為光速)
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應於4~20mA輸出。
萬向喇叭雷達物位計參數
應 用：適用於粉狀料，固體顆粒，塊狀料的測量，比如：原煤倉、粉煤倉焦碳料位等
測量範圍：35米
過程連接：萬向法蘭
介質溫度：-40~250℃
過程壓力：常壓
精 度：±15mm
頻率範圍：6GHz
防爆等級：Exd IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線)

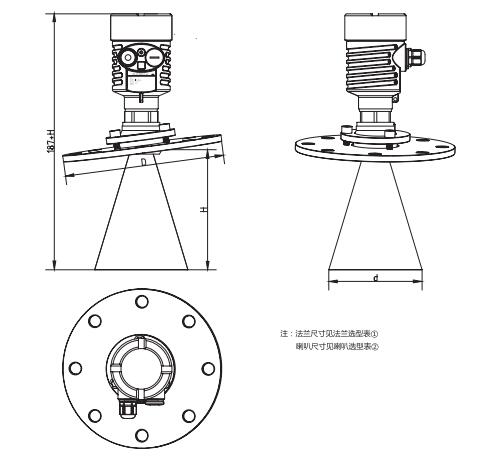

SKD54萬向喇叭雷達物位計外型尺寸圖

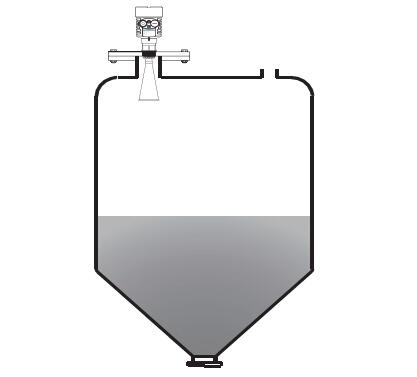

SKD54萬向喇叭雷達物位計安裝圖
SKD54萬向喇叭雷達物位計選型
| 單元 | 參數 |
防爆 |
P標準型(非防爆) |
過程連接 |
B萬向節法蘭DN150 |
天線型式/材料 |
C DN150喇叭/不鏽鋼316 |
密封/過程溫度 |
P 普通密封/-40…100℃ |
電子單元 |
3 (4~20)mA/（24）VDC/HART兩線製 |
外殼/防護等級 |
L 鋁/IP67 |
電纜進線 |
M M20*1.5 |
特殊定製 |
Y 特殊定製 |
