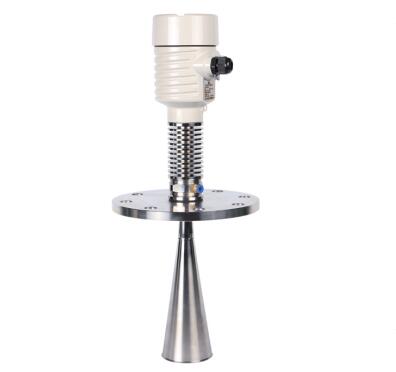

SKD54A高溫喇叭天線雷達物位計
SKD54A高溫喇叭天線雷達物位計傳感器是雷達式物位測量儀表測量距離最大35米,可以用於存儲罐、中間緩衝罐或過程容器的物位測量，輸出4~20mA疊加HART信號。
輸入
高gao溫wen喇la叭ba天tian線xian雷lei達da物wu位wei計ji天tian線xian接jie收shou反fan射she的de微wei波bo脈mai衝chong並bing將jiang其qi傳chuan輸shu給gei電dian子zi線xian路lu，微wei處chu理li器qi對dui此ci信xin號hao進jin行xing處chu理li，識shi別bie出chu微wei脈mai衝chong在zai物wu料liao表biao麵mian所suo產chan生sheng的de回hui波bo。正zheng確que的de回hui波bo信xin號hao識shi別bie由you智zhi能neng軟ruan件jian完wan成cheng，精jing度du可ke達da毫hao米mi級ji。距ju離li物wu料liao表biao麵mian的de距ju離liD與脈衝的時間行程T成正比：D=C×T/2(其中C為光速)
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應於4~20mA輸出。
高溫喇叭天線雷達物位計參數
應 用：適用於高爐料位，較厚罐頂的儲罐和安裝短管較高的工況測量
測量範圍：35米
過程連接：萬向法蘭
介質溫度：-40~500℃
過程壓力：常壓
精 度：±15mm
頻率範圍：6GHz
防爆等級：Exd IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線)

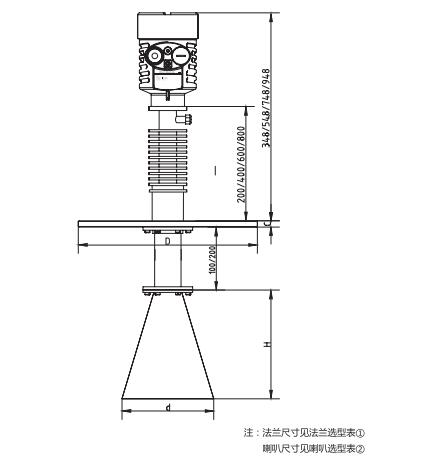

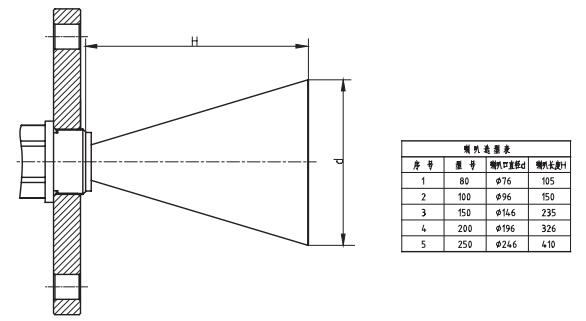

SKD54A高溫喇叭天線雷達物位計外型尺寸圖

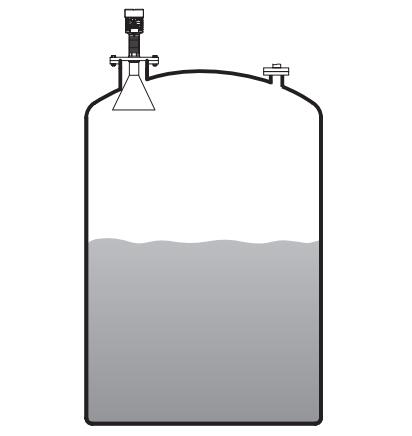

SKD54A高溫喇叭天線雷達物位計安裝圖
SKD54A高溫喇叭天線雷達物位計選型
| 單元 | 參數 |
防爆 |
P標準型(非防爆) |
過程連接 |
A法蘭DN150 PN16 C型 |
天線型式/材料 |
D喇叭天線146mm/不鏽鋼304 |
密封/過程溫度 |
P 普通密封/-40…100℃ |
天線延長管 |
1.1000mm |
電子單元 |
3 (4~20)mA/（24）VDC/HART兩線製 |
外殼/防護等級 |
L 鋁/IP67 |
電纜進線 |
M M20*1.5 |
特殊約定 |
Y 特殊定製 |

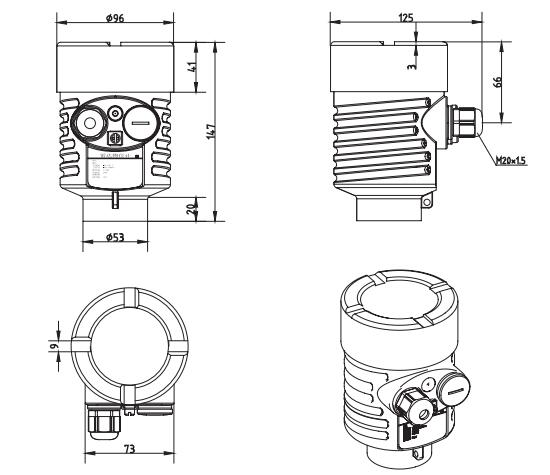

SKD54A高溫喇叭天線雷達物位計外形尺寸圖

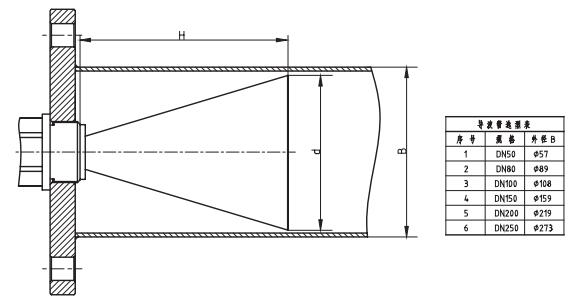

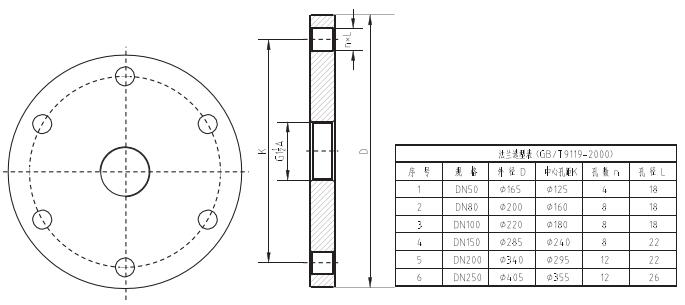

SKD54A高溫喇叭天線雷達物位計法蘭選型圖

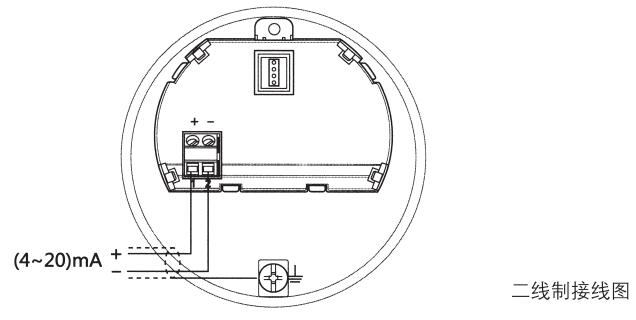

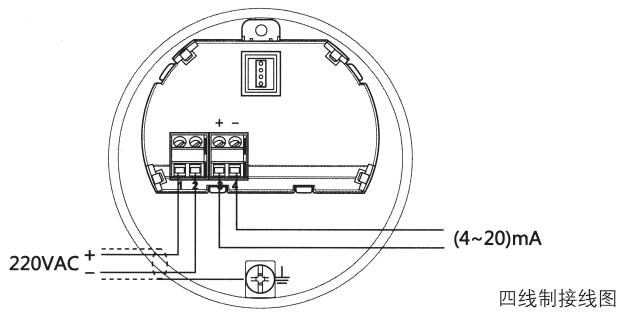

SKD54A高溫喇叭天線雷達物位計接線圖
