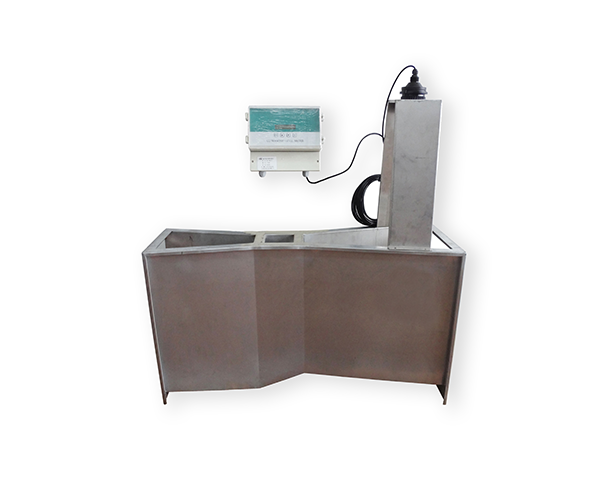

超聲波明渠流量計介紹：
　　SK-LSQB型超聲波明渠流量計可直接顯示瞬時流量與累積流量內置EEPROM數(shu)字(zi)存(cun)儲(chu)器(qi)，本(ben)流(liu)量(liang)計(ji)與(yu)各(ge)類(lei)巴(ba)歇(xie)爾(er)槽(cao)配(pei)套(tao)使(shi)用(yong)可(ke)廣(guang)泛(fan)用(yong)於(yu)各(ge)類(lei)水(shui)質(zhi)排(pai)放(fang)總(zong)量(liang)的(de)計(ji)量(liang)或(huo)者(zhe)監(jian)測(ce)，測(ce)量(liang)結(jie)果(guo)不(bu)受(shou)水(shui)質(zhi)的(de)影(ying)響(xiang)

，超(chao)聲(sheng)波(bo)明(ming)渠(qu)流(liu)量(liang)計(ji)可(ke)以(yi)選(xuan)配(pei)通(tong)訊(xun)接(jie)口(kou)
，易(yi)於(yu)同(tong)其(qi)它(ta)DCS係統連接實現工業的遠程監測
、控製。
超聲波明渠流量計特點:
1、穩定可靠
2、采用超聲波液位測量技術，精度可達0.3%，能夠抗各種幹擾波。
3、故障率低，易安裝
、易維護。本儀器是一種非接觸式流量儀表，不直接與被測量介質接觸，因此故障率低。
4、多種防護，儀表的防護等級IP65

，所有的輸入、輸出線均具有防雷
、防短路的保護功能。
超聲波明渠流量計技術指標及選型
測量範圍：0.1L/S~10m3/s
累計流量：99999999m3
測距範圍：0~3m
測距精度：0.3%
流量精度：1%（視堰板類型而定）
盲區：0.3m~0.5m
測距分辨率：1mm
儀表顯示：自帶LCD顯示瞬時流量與累積流量
模擬輸出：4~20mA
數字輸出：RS485通訊
供電電壓：DC24V AC220V
環境溫度：-20~60℃
防護等級：IP65
選型

測量範圍	0.1升/秒~10米3/秒
累計流量	99999999米3
測距範圍	0~3m
測距精度	0.3%
流量精度	1%（視堰板類型而定）
盲　　區	0.3m~0.5m
測距分辨率	1mm
壓　　力	4個大氣壓以下
儀表顯示	自帶LCD顯示瞬時流量喝累計流量
模擬輸出	4~20mA
數字輸出	RS485、Modbus協議或定製協議
供電電壓	DC24V/AC220V,防雷裝置內置
環境溫度	-20℃~+60℃
防護等級	IP65

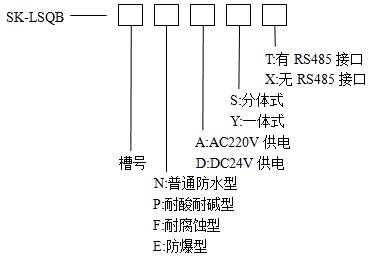

選型代碼
??

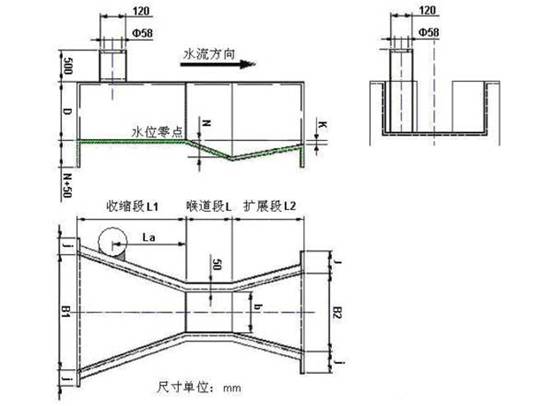

超聲波明渠流量計外形尺寸圖
????
外形尺寸：

序號	流量範圍（噸/小時）		適用渠道mm	水位範圍（mm）		臨界淹沒度%
	Q(min)	Q(max)	＞寬×高	h（min）	h(max)
1	0.3	19.4	＞200×250	15	210	0.5
2	0.6	47.5	＞250×300	15	240	0.5
3	2.8	115.6	＞300×600	30	330	0.5
4	5.4	399.6	＞450×800	30	450	0.5
5	9.0	903.6	＞600×1000	30	600	0.5
6	12.6	1440.0	＞1000×1200	30	750	0.5

序號	喉道段			收縮段			擴散段			增高	流量參數
	b	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
5	228	305	114	575	864	576	381	457	76	770	1927	1.530
6	300	600	230	780	1350	902	600	920	80	800	2444	1.521
