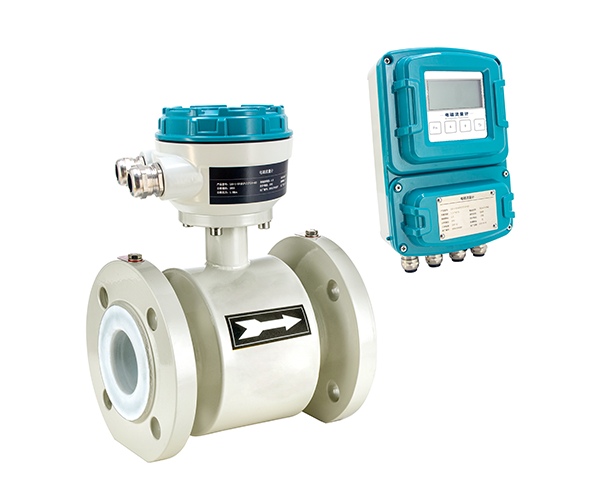

SKLDGF型分體管道式電磁流量計
|
產品概述
LDGF型分體管道式電磁流量計shiyijufaladidianciganyingdinglvdegongzuoyuanlilaiceliangdaodianyetitijiliuliangdeyibiao，shiliutilixuehediancixuejiehedechanpin。jidaodianyetizaicichangzhongqiegecilixianyundongshizaiqiliangduanchanshengganyingdiandongshi。
fentiguandaoshidianciliuliangjiyouliuliangchuanganqihezhuanhuanqiliangdabufenzucheng。celiangguanshangxiazhuangyoulicixianquan，tonglicidianliuhouchanshengdecichangchuanguoceliangguan，yiduixinhaodianjizhuangzaiceliangguanneibiyuyetixiangjiechu，chanshengganyingdianshi，jiangliuliangxinhaochuansongdaozhuanhuanqi。
此係列流量計是在LD係(xi)列(lie)電(dian)磁(ci)流(liu)量(liang)計(ji)基(ji)礎(chu)上(shang)更(geng)新(xin)的(de)一(yi)款(kuan)新(xin)型(xing)電(dian)磁(ci)流(liu)量(liang)計(ji)。無(wu)論(lun)是(shi)在(zai)外(wai)觀(guan)和(he)組(zu)裝(zhuang)方(fang)式(shi)，還(hai)是(shi)在(zai)內(nei)部(bu)結(jie)構(gou)，都(dou)做(zuo)了(le)新(xin)的(de)突(tu)破(po)，確(que)保(bao)了(le)產(chan)品(pin)的(de)高(gao)精(jing)度(du)、高穩定性和一致性。在電力、冶金、化工、石油、石化、市政、環保、食品加工和醫藥等行業得到廣泛應用。
產品特點
• 準確度等級高，最高可達±0.2%（DN15～DN300）。
• 測量重複性好，重複性最高可達 0.03%。
• 口徑涵蓋範圍廣，DN6～DN2000。
• 幾乎無壓損，無阻流部件。
• 耐腐蝕，可測絕大多數腐蝕性導電液體。
• 多種信號輸出，當量、頻率、電流及 RS485 通訊接口，並有 HART、PROFIBUS、FF 等總線協議和 GPRS、NB、4G 等無線通訊方式可選配。
技術參數
執行標準 |
電磁流量計（JB/T 9248-2015） |
公稱通經（mm）（特殊規格可定製） |
螺紋連接型，外螺紋連接，DN15~DN100 |
法蘭連接型，法蘭對接，DN4~DN2000 |
卡箍連接型，卡箍連接，DN15~DN100 |
流量測量 |
正向流量，反向流量 |
重複性誤差 |
優於準確度等級最大允許誤差絕對值的1/3 |
準確度等級 |
0.2，0.5，1.0 |
襯裏耐溫 |
PTFE/PFA：-30°C~+150°C，分體型；-30°~+120℃，一體型 |
F46：-30°C~+120℃，分體型；-30℃~+120℃，一體型 |
氯丁橡膠:-15℃~+60°C |
聚氨酯:-15°C~+60°C |
流速範圍 |
0.1-10m/s |
電導率範圍 |
被測流體電導率≥5μs/cm |
信號輸出 |
當量或頻率、4-20mA |
通訊輸出 |
RS485、HART、NB-IoT或4G等 |
供電電源 |
DC24V(9V~36V)、AC220V(90V~250V)或鋰電池3.6V |
要求直管段長度 |
上遊≥5DN，下遊≥2DN |
電纜入口 |
標準:M20x1.5(6mm~10mm);防爆型:M20x1.5(6mm~10mm) |
防護等級 |
IP65，訂製可達IP68 |
環境溫度 |
-20℃～+55℃ |
相對濕度 |
5%～95% |
防爆等級 |
不防爆或隔爆(ExdibqlBCT6 Gb) |

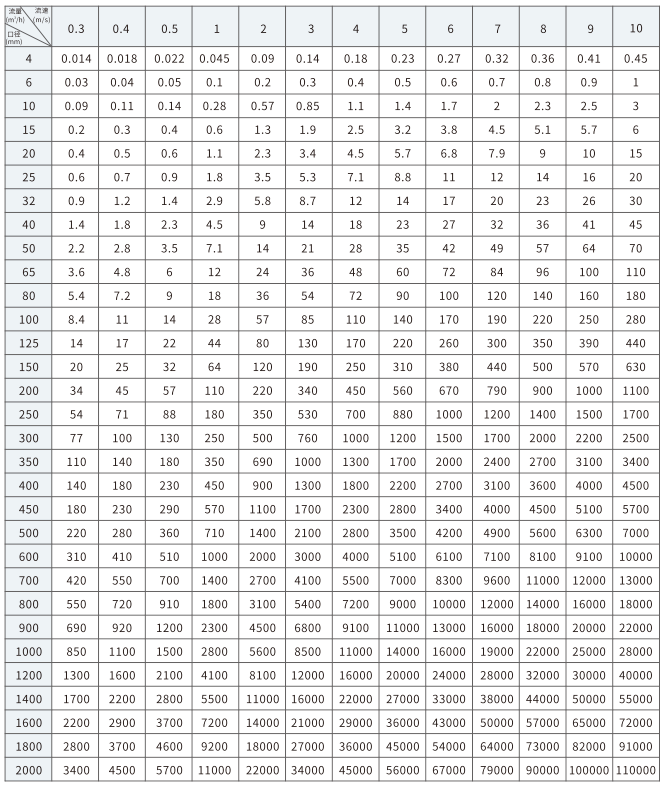

流量範圍
分體管道式電磁流量計產品選型
型號 |
口徑 |
|
LDGF |
4~2000 |
|
|
代號 |
安裝形式 |
|
Y |
一體式 |
F |
分體式 |
|
代號 |
轉換器型號 |
ZA |
圓形 |
ZB |
方形（僅適用於分體式） |
|
代號 |
供電形式 |
| AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
| DC |
（直流）24V DC (20~36V DC) |
| LD |
鋰電池供電（不帶信號輸出） |
| |
代號 |
輸出信號(可多選) |
| I.4 |
4~20mA |
| f |
頻率 1KHz |
| Rs |
串行通訊（485） |
| H |
HART協議 |
| C |
控製輸出 |
|
代號 |
防爆要求 |
N |
無防爆 |
EX |
防爆 |
|
代號 |
介質溫度 |
T1 |
≤65℃ |
T2 |
≤120℃ |
T3 |
≤150℃(僅適用於分體式） |
|
代號 |
內襯材質 |
NE |
氯丁橡膠（≤65℃） |
| PVC |
聚氯乙烯（≤70℃） |
PU |
聚氨酯 耐磨(≤80℃) |
PTFE |
聚四氟乙烯（≤180℃） |
|
代號 |
電極材質 |
316L |
不鏽鋼 |
HC |
哈氏合金C |
Ti |
鈦 |
Ta |
鉭 |
| Pt |
鉑 |
|
|
|
