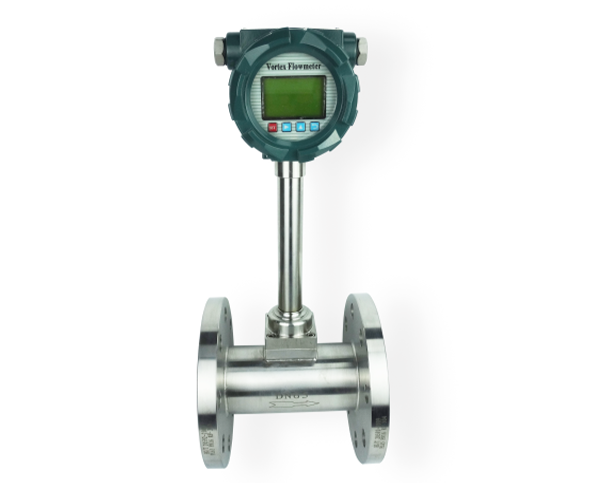

渦街流量計應用
SKLU係列
渦街流量計主要用於工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程範圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出,容易與計算機等數字係統配套使用,是一種理想的流量儀表。
渦街流量計原理

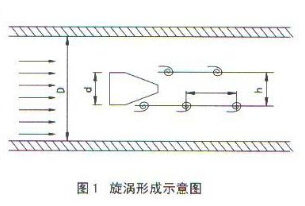

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如圖1所示，旋渦列在旋渦發生體下遊非對稱地排列。
設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流麵寬度為d，表體通徑為D，即可得到以下關係式：
管道內體積流量qv為
qv=πD2V/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量計的儀表係數，脈衝數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，

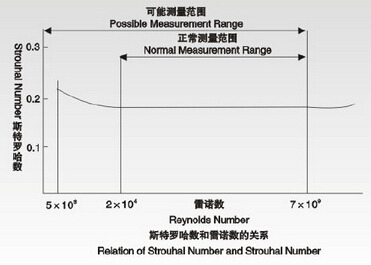

圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關係圖。由圖可見，在ReD=2×104～7×106範圍內，Sr可視為常數，這是儀表正常工作範圍。當測量氣體流量時，VSF的流量計算式為(4)
圖2 斯特勞哈爾數與雷諾數關係曲線
式中 qVn，qV--分別為標準狀態下（0℃或20℃，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮係數。
由上式可見，VSF輸shu出chu的de脈mai衝chong頻pin率lv信xin號hao不bu受shou流liu體ti物wu性xing和he組zu分fen變bian化hua的de影ying響xiang，即ji儀yi表biao係xi數shu在zai一yi定ding雷lei諾nuo數shu範fan圍wei內nei僅jin與yu旋xuan渦wo發fa生sheng體ti及ji管guan道dao的de形xing狀zhuang尺chi寸cun等deng有you關guan。但dan是shi作zuo為wei
流量計zaiwuliaopinghengjinengyuanjiliangzhongxujiancezhiliangliuliang，zheshiliuliangjideshuchuxinhaoyingtongshijiancetijiliuliangheliutimidu，liutiwuxinghezufenduiliuliangjilianghaishiyouzhijieyingxiangde。
渦(wo)街(jie)流(liu)量(liang)計(ji)便(bian)是(shi)依(yi)據(ju)卡(ka)門(men)旋(xuan)渦(wo)原(yuan)理(li)進(jin)行(xing)封(feng)閉(bi)管(guan)道(dao)流(liu)體(ti)流(liu)量(liang)測(ce)量(liang)的(de)新(xin)型(xing)流(liu)量(liang)計(ji)。因(yin)其(qi)具(ju)有(you)良(liang)好(hao)的(de)介(jie)質(zhi)適(shi)應(ying)能(neng)力(li)，無(wu)需(xu)溫(wen)度(du)壓(ya)力(li)補(bu)償(chang)即(ji)可(ke)直(zhi)接(jie)測(ce)量(liang)蒸(zheng)汽(qi)、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的替代產品。
為提高渦街流量計的耐高溫及抗振動性能，新推出改進型渦街流量傳感器，因其結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
在zai實shi際ji應ying用yong中zhong，往wang往wang最zui大da流liu量liang遠yuan低di於yu儀yi表biao的de上shang限xian值zhi，隨sui著zhe負fu荷he的de變bian化hua，最zui小xiao流liu量liang又you往wang往wang會hui低di於yu儀yi表biao的de下xia限xian值zhi，儀yi表biao並bing非fei工gong作zuo在zai它ta的de最zui佳jia工gong作zuo段duan，為wei了le解jie決jue這zhe一yi問wen題ti，通tong常chang采cai用yong在zai測ce量liang處chu縮suo徑jing提ti高gao測ce量liang處chu的de流liu速su，並bing選xuan用yong較jiao小xiao口kou徑jing的de儀yi表biao以yi利li於yu儀yi表biao的de測ce量liang，但dan是shi這zhe種zhong變bian徑jing方fang式shi必bi須xu在zai變bian徑jing管guan與yu儀yi表biao間jian有you長chang度du為wei15D以上的直管段進行整流，使加工、安裝都不方便。縱斷麵形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和
顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。
溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度並計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用於氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇DN15~300
◆流量測量範圍 正常測量流速範圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量範圍 液體、氣體流量測量範圍見表2； 蒸氣流量範圍見表3
◆測量精度 1.0級 1.5級 2.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈衝電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈衝占空比約50%,傳輸距離為100m
◆脈衝電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不鏽鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級：
EXdbIICT6Gb
◆防護等級 IP65
渦街流量計產品選型
型號 |
口徑 |
流量範圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3） |
液體 |
氣體 |
飽和蒸汽 |
SKLU-15 |
DN15 |
0.4~4 |
5.0~12 |
5.0~12 |
SKLU-20 |
DN20 |
0.8~8 |
6~30 |
6~30 |
SKLU-25 |
DN25 |
1.2~10 |
10~50 |
10~50 |
SKLU-32 |
DN32 |
2.0~20 |
12~120 |
12~120 |
SKLU-40 |
DN40 |
3.0~30 |
20~200 |
20~200 |
SKLU-50 |
DN50 |
5.0~50 |
30~300 |
30~300 |
SKLU-65 |
DN65 |
8.0~80 |
50~500 |
50~500 |
SKLU-80 |
DN80 |
12~120 |
80~800 |
80~800 |
SKLU-100 |
DN100 |
20~200 |
120~1200 |
120~1200 |
SKLU-125 |
DN125 |
30~300 |
200~2000 |
200~2000 |
SKLU-150 |
DN150 |
40~400 |
300~3000 |
300~3000 |
SKLU-200 |
DN200 |
75~750 |
500~5000 |
500~5000 |
SKLU-250 |
DN250 |
110~1100 |
800~8000 |
800~8000 |
SKLU-300 |
DN300 |
160~1600 |
1100~11000 |
1100~11000 |
|
代號 |
功能1 |
N |
無溫壓補償 |
Y |
有溫壓補償 |
|
代號 |
輸出信號 |
F1 |
4-20mA輸出（二線製） |
F2 |
脈衝 |
F3 |
RS485通訊接口 |
F4 |
HART協議 |
|
代號 |
被測介質 |
J1 |
液體 |
J2 |
氣體 |
J3 |
蒸汽 |
|
代號 |
連接方式 |
L1 |
法蘭卡裝式 |
L2 |
法蘭連接式 |
|
代號 |
功能2 |
E1 |
1.0級（適用於液體） |
E2 |
1.5級 |
E3 |
2.5級（DN15 DN20） |
|
T1 |
常溫 |
T2 |
高溫 |
T3 |
蒸汽 |
|
P1 |
1.6MPa |
P2 |
2.5MPa |
P3 |
4.0MPa |
|
D1 |
內部3.6V供電（不帶輸出） |
D2 |
DC24V供電 |
|
B1 |
不鏽鋼（法蘭材質） |
B2 |
碳鋼（法蘭材質） |
渦街流量計係列產品有：插入式渦街流量計；氣體渦街流量計；蒸汽渦街流量計；帶溫壓補償一體式渦街流量計；
