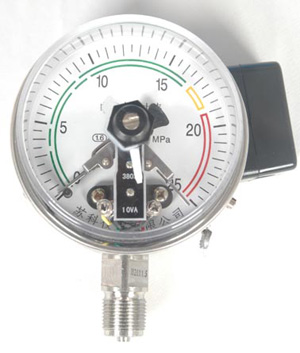

電接點壓力表用途
YX、YXC-60.100. 150電接點壓力表、磁助式電接點壓力表，由普通壓力表和接觸裝置兩個獨立部分組成。工作穩定可靠，廣泛用於測量對銅、鋼及其合金無腐蝕作用的液體、氣體等介質的壓力和發出電信號，用於自動控製係統，接通控製電路，達到自動控製的報警得目的。
在(zai)電(dian)接(jie)點(dian)壓(ya)力(li)表(biao)裝(zhuang)置(zhi)的(de)電(dian)接(jie)觸(chu)信(xin)號(hao)針(zhen)上(shang)，裝(zhuang)有(you)可(ke)調(tiao)節(jie)的(de)永(yong)久(jiu)磁(ci)鋼(gang)，可(ke)以(yi)增(zeng)加(jia)接(jie)點(dian)吸(xi)力(li)，加(jia)快(kuai)接(jie)觸(chu)動(dong)作(zuo)，從(cong)而(er)使(shi)觸(chu)點(dian)接(jie)觸(chu)可(ke)靠(kao)，消(xiao)除(chu)電(dian)弧(hu)，能(neng)有(you)效(xiao)的(de)避(bi)免(mian)儀(yi)表(biao)由(you)於(yu)工(gong)作(zuo)環(huan)境(jing)振(zhen)動(dong)或(huo)介(jie)質(zhi)壓(ya)力(li)脈(mai)動(dong)造(zao)成(cheng)觸(chu)點(dian)的(de)頻(pin)繁(fan)關(guan)斷(duan)。所(suo)以(yi)電(dian)接(jie)點(dian)壓(ya)力(li)表(biao)具(ju)有(you)動(dong)作(zuo)可(ke)靠(kao)、使用壽命長、觸點開關功率較大等優點。
電接點壓力表性能和作用原理
電接點壓力表的作用原理是測量係統的彈簧管在被測介質的壓力下，迫使彈簧管之末端產生相應的彈性變形一--位移，借助拉杆經齒輪傳動機構的傳動並予放大，由固定於齒輪軸上的指針(連同觸頭)將被測值在度盤上指出來。與此同時，當其與給定針上的觸頭(下限或上限)相接觸(或斷開)的瞬時，通過電路係統中的繼電器及接觸器的作用(將電源接通或切斷)，使得控製機構作出相應的動作(工作與否)，並可發出電信號，以達到白動控製和報警的目的。
電接點壓力表技術指標
1、表盤直徑：φ60 φ100 φ150
2、測量精度等級：2.5級（φ60表盤）；1.6級；1.5級；1.0級
控製精度等級:接通1.6%F・S斷開4%F・S 設定點偏差:±0.5~4% 切換差:±1~3.5%
3、觸點容量：380V 觸頭功率30VA 380V 220V 觸頭功率10VA 最大工作電流1A ;DC24V 0.25A
4、控製形式：上下限、雙上限、雙下限
5、接線盒顯示：塑料接線盒 ；不鏽鋼接插件（適用於不鏽鋼耐震電接點壓力表）
6、環境溫度：普通型-40~70℃；耐震電接點壓力表-25~55℃
7、相對濕度：＜85%

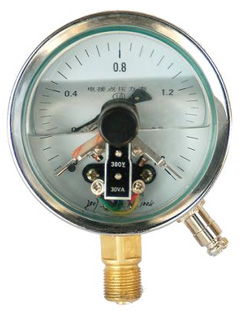

8、產品抗工作振動性能：V.H.3級（耐震電接點壓力表）V.H.4級（隔離式耐震電接點壓力表）
9、溫度影響：示值不大於0.4%/10℃（使用溫度偏離20±5℃）
名 稱 |
型 號 |
公稱直徑(mm) |
接頭螺紋 |
精度等級 |
測量範圍（Mpa） |
電接點壓力表 |
YX-60
YZX-60 YX-60ZT |
Φ60 |
M14*1.5 |
2.5 |
0~0.1~100 ;
-0.1~0~2.4 |
YX-100 YZX-100
ZX-100 YX-100ZT |
Φ100 |
M20*1.5
G1/2;NPT1/2等 |
1.6 |
YX-150 YZX-150
ZX-150 YX-150ZT |
Φ150 |

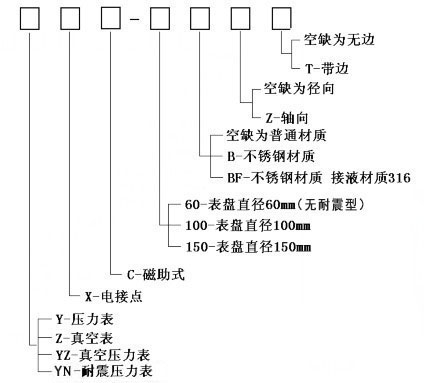

電接點壓力表產品選型
電接點壓力表安裝與使用
1. 電接點壓力表應安裝在周圍環境溫度為-40~70℃相對濕度不大於80 %的環境下使用。

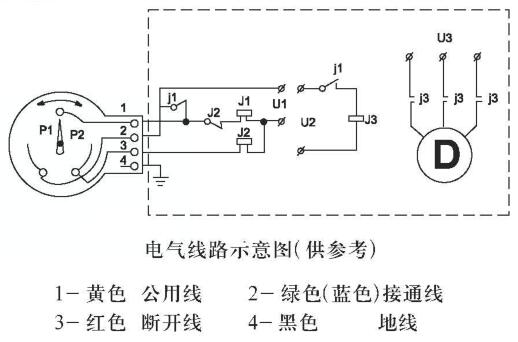

2.使用前應先檢查接點的工作情況是否正常，接點力是否超過額定值，接線是否正確(見附圖)。
3. 電接點壓力表安裝位置與測量點間的距離應不超過10M，否則因沿程壓力損失而影響儀表讀數正確性。
4.儀表應垂直安裝，當安裝處遠離測量點時，應力求與測量點保持水平。
注：工作電壓推薦36V以下，但不宜小於12V，以免引起觸頭接觸時不可靠。
